Fabrica producatoare: LLC “VARIANT AGRO BUILD”


Informații despre sistem:

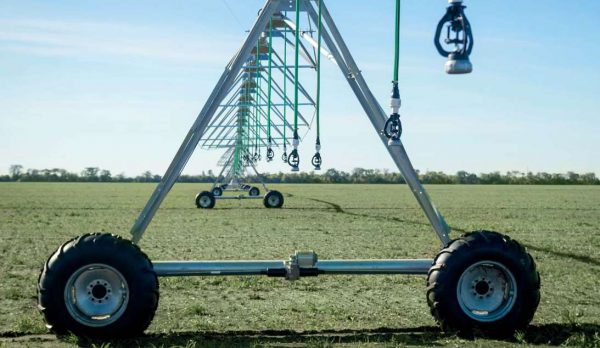

Model: sistem de irigare tip pivot
- Alimentare cu apă: 324,00 m3 / h
- Alimentare cu apă: 90,00 l / s
- Presiune la intrare: 3,51 ba
- Presiunea la capatul sistemului: 1,30 bar
- Lungimea sistemului: 500 m
- Suprafata de irigare: 87,21 ha
- Suprafață totală: 100,00 ha
- Acoperirea jetului de apa de la capatul sistemului: 27 m
- Putere necesara: 380/50 V / hz
- Consumul de energie, nu mai puțin de 10,11 Kw
Specificații pentru sistemul de irigare tip pivot:
Sistemul de irigare cu pivot 500 nu este remorcabil
Lungimea câmpului, m 1000
Lățimea câmpului, m 1000
Set de aspersoare: tip Senninger I-Wob UP3 cu regulator de presiune (SUA)
Număr bucăți aspersoare: 171
Tipul conductelor descendente din coloana principala: armate flexibile / la 180 cm deasupra solului
Tipul de incarcatura: Senninger
Regulator de presiune Seninnger 15 PSI
Distanța între aspersoare, cm 288
Diametrul de acoperire al aspersorului, m 14,90
Pompa: Booster 2 (CP)
Tunul de apa de la capatul sistemului: Komet SR 101
Tipul turnului central: 219
lungimea și diametrul segmentelor sistemului:
55,2 m, 219 mm x 2 segmente
61,0 m, 168 mm x 6 segmente
Lungimea consolei, m 22,0
Lungimea sistemului, m 500
Inaltimea de la sol, m 2,88
amperaj în sistem, A 19.2
Panou de control: Standard plus
Puterea necesară pentru mișcare: kW 7,02
Tip roata: 14,9 x 24 cu anvelopa
Tipul motorului de transmisie: UMC (SUA)
Tipul reductorului: UMC (SUA)
Puterea necesară a generatorului diesel: kW 10,11
Puterea generatorului diesel disponibil: kW 12
Consumul estimat de combustibil, l / h 4.4
Presiune de capat: bar 1,30
Presiunea eliberata prin sistem: bar 1,89
Presiunea la intrarea in sistem: bar 3.19
Presiunea maxima de intrare in system: bar 3.51
Viteza sistemului, m / h 150,00
Timp minim la o rotatie complete: h / rotatie 20.0
Consumul minim de apă, mm / zi / rotatie 7,38
Modul hidraulic l / s / ha 1.03
Timpul necesar si consumul de apa raportat la o rotatie complete:
Consumul de apă pe rotatie,mm | Setare temporizator,% | Timp de rotatie,h / rotatie |
---|---|---|
7,38 mm | 100,00% | 20,0 h |
8,20 mm | 90,00% | 22,2 h |
9,23 mm | 80,00% | 25,0 h |
10,55 mm | 70,00% | 28,5 h |
12,31 mm | 60,00% | 33,3 h |
14,77 mm | 50,00% | 40,0 h |
18,46 mm | 40,00% | 50,0 h |
24,61 mm | 30,00% | 66,6 h |
36,92 mm | 20,00% | 99,9 h |
73,84 mm | 10,00% | 199,8 h |
